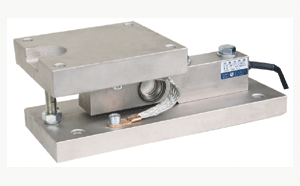

合金鋼結構；使用懸臂梁 BSB傳感器；適用于平臺秤、攪拌站、皮帶秤和配料秤等；

Features 主要特點

●  Alloy steel construction throughout
●  CA-SQB(single ended shear beam load cell) installed
●  Suitable for floor scales, blending & mixing systems, belt scales and batching

      systems, etc.

●  合金鋼結構
●  使用懸臂梁CA-SQB傳感器
●  適用于平臺秤、攪拌站、皮帶秤和配料秤等

1、每 yi 稱 重 模 塊 的 安 裝 基 礎 的 平 面 度 應 在 0.3mm 以內 ，各 基 礎 應

在 同 yi 水 平 面 上 ， 其 平 面 度 要 求 在 0-3mm 之間 。

2、與 稱 重 模 塊 連 接 的 支 承 面 的 平 面 度 應 在 0.3mm 以內 ，各 支 承 面

應 在 同 yi 水 平 面 上 ， 其 平 面 度 要 求 在 0-3mm 之間 。

· 安 裝 注 意 事 項

1、半 浮 動 式 模 塊 的 安 裝 位 置 應 盡 量 遠 離 固 定 式 模 塊 。

2、模 塊 與 基 礎 及 支 承 面 的 連 接 ，可 用 螺 栓 連 接 或 焊 接 。焊 接 時

應 注 意 焊 機 的 接 地 ，當 模 塊 底 板 與 基 礎 焊 接 時 ，焊 機 應 在 基 礎

上 接 地 ， 當 模 塊 頂 板 與 支 承 面 焊 接 時 ， 焊 機 應 在 支 承 面 上 接

地 。 勿 使 電 流 通 過 傳 感 器 ， 以 免 損 壞 傳 感 器 。

3、安 裝 完 畢， 應 將 支 撐 螺 桿 頂 部 的 螺 母 松 開 。

Dimension 尺寸

額定載荷 Rated Capacity 0.25/0.5/1/2/2.5/3/5/7.5t

精度等級Accuracy Class C3

靈敏度Rated Output 2.0±0.002mv/v

非線性度Non-linearity ±0.02% F.S

蠕變Creep（30min） ±0.016% F.S

輸入阻抗Input Impedance 400±10Ω

輸出阻抗 Output Impedance 352±2Ω

工作溫度 Operation Temperature -10~+40℃

安全過載 Safe overload 150%F.S

ji限過載Destructive Load 200%F.S

激勵電壓Excitation Recommended 4~12VDC, Max:15vDC
