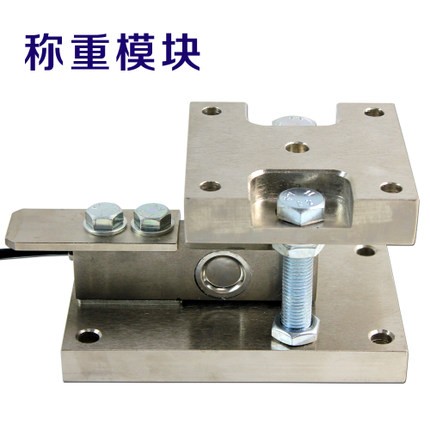

250kg-10t反應釜稱重模塊SQB/SQB-SS
SQB/SQB-A/-SS稱重傳感器，適用于平臺秤、配料控制系統、低平臺秤。
型號：
SQB-0.25t,SQB-0.5t,SQB-0.75t,SQB-1t,SQB-1.5t,SQB-2t,SQB-2.5t,SQB-3t,
SQB-5t,SQB-7.5t,SQB-10t,
SQB-A-0.25t,SQB-A-0.5t,SQB-A-0.75t,SQB-A-1t,SQB-A-1.5t,SQB-A-2t,SQB-A-2.5t,
SQB-A-3t,SQB-A-5t,SQB-A-7.5t,SQB-A-10t,
SQB-SS-0.25t,SQB-SS-0.5t,SQB-SS-0.75t,SQB-SS-1t,SQB-SS-1.5t,SQB-SS-2t,SQB-SS-2.5t,
SQB-SS-3t,SQB-SS-5t,SQB-SS-7.5t,SQB-SS-10t。
安裝步驟：
1. 將各模塊置于秤體各支點，必須確保支撐螺栓上的螺母已將頂板鎖緊，然后慢慢放下秤
體。
2. 確保各模塊頂板已穩妥支撐住秤體，而且各模塊頂板的水平度均在60.8mm以內，如果
水平度超差，需加墊片調整。
3. 用螺栓將頂板固定在秤體上，也可將頂板焊接在秤體上，焊角高5mm。
4. 在秤體安裝基礎上打好相應的模塊安裝孔。將模塊底板緊固在基礎上。調整每個底板的
水平度在61.6mm以內，所有模塊底板必須在同yi水平面上，誤差不可超過63mm。
5. 頂板、底板全部安裝好后，慢慢松開二個支撐螺栓上部的螺母，小心地放下頂板，使負
荷加在傳感器上。
6. 待所有頂板都放下后，檢查支撐螺栓頭部和頂板沉孔，確保二者之間有足夠的間隙。見
圖。
7. 將接線盒安裝在傳感器電纜可方便聯接的地方，不可將接線盒裝在秤體上。
8. 將傳感器電纜按電纜色標正確接入接線盒中。
9. 將顯示儀表的電纜也接入接線盒中。
10. 檢查安裝，確保各部分可正常工作。
注意：焊接時頂板應安全接地，不可使電流通過傳感器。
