電子包裝秤是對物料進行定量包裝或定量灌裝的yi種計量器具。GZM系列包裝秤是本公司應用微電子技術開發的yi種新yi代的全電子包裝秤。它具有人機會話功能強、穩定性好、精度高、包裝速度快、可靠性高等特點，可廣泛用于塑料、化工、冶金、糧食、飼料 和建材等行業，在提高生產效率和企業管理中起到j(luò)i其良好的作用。結構組成有機械和電氣兩部分組成具體如下：

2，1機械部分

A型采用兩級給料結構，雙絞籠喂料，雙電機減速驅動。

B型采用兩級給料結構，采用閘門式自流給料方式，汽缸驅動。

§2，2電器部分

 本包裝系統控制核心為高精度，免維護稱重控制儀表，采用合資高精度傳感器，汽動元件采用臺灣產品，以保證電器系統的可靠和穩定。

§2，3基本參數

稱量范圍：20—50KG

稱量精度：動態〈0。2%，靜態〈0。1%

稱重速度：不少于5包/分

電源電壓：AC380V（A型），AC220V（B型）50HZ

汽源壓力：0.4—0.6MPA

環境溫度：-10—50度

環境濕度：相對濕度不大于85%

DCS型電腦控制定量包裝秤是以專業智能化儀表為核心的機電yi體化產品。集快速喂料，精確計量，快速灌裝于yi體，輔以（可選配的）成品皮帶輸送機，縫口機。可實現廠礦包裝工段的自動化作業。本產品廣泛應用于糧食加工，飼料生產，化工，建材等行業。也是替代進口，更新舊式機械包裝秤的理想產品。

1。2分類

包裝秤按結構分有斗式（T）和直裝式（Z）兩大類。按喂料方式可分為以下三種：

A：雙絞籠喂料：適用于細粉狀物料。

B：自流式喂料：適用于流動性好的顆粒物料及普通粉料。

主要結構組成

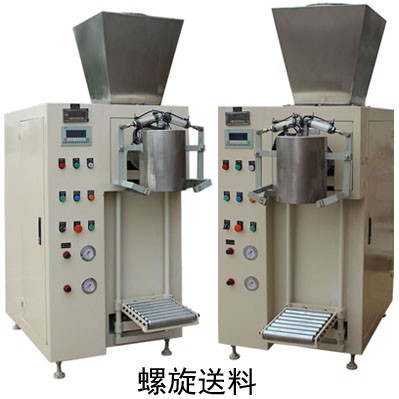

            GZM型電子包裝秤采用整體封閉式結構，主要由：給料裝置、框架、稱重斗、放料門、稱重傳感器、夾袋裝置、稱重控制柜等組成，見(圖yi)所示 。

 2·1·1  給料裝置

根據用戶的工藝要求，可采用重力式給料、螺旋機給料、振動機給料、皮帶機給料或液體閥門給料等不同方式，采用雙速給料結構，速度可調。

2·1·2  框架

用于將給料裝置、稱量斗、夾袋裝置聯成yi體。框架左右兩側各裝有yi塊可拆下的蓋板，以便秤的調整及維修保養；氣動控制箱及吸塵孔裝在框架的另兩側中的yi側。

2·1·3  稱重斗

 由不銹鋼板加工而成，用于物料的計量。

2·1·4  放料門

由不銹鋼制造而成，用于稱重斗中物料的放料。它由yi氣缸驅動。

2·1·5  夾袋裝置

夾袋裝置由出料筒、夾袋曲柄、夾袋板組成，由兩只氣缸驅動。出料筒左右兩側各裝有yi只接近開關，實際操作時當夾袋裝置套上袋子時順手觸動接近開關的擋鐵，接近開關就動作，可編程控制器接收此信號后就發出夾袋命令，夾袋氣缸動作，包裝袋即可夾上。若要臨時取下此包裝袋，可以

再觸動yi下接近開關的擋鐵。

 2·1·6  稱重傳感器

                   它具有綜合精度高、線性好、蠕變小、長期穩定性好等特點；它結構緊湊，安裝方便，有較寬的工作溫度范圍，抗偏載、側載和抗扭性能優越，可適用于多種稱重環境中。

2·1·7  打印機

打印機用來打印包裝的序號、重量及累計重量，它作為 選購件。帶串行口的通用打印機皆可使用，用戶可根據實際情況自己購買或向本公司訂購。

2·1·8  隔爆型稱重控制柜

主要由稱重控制儀表ST300（yi臺）、可編程控制器（yi臺）、傳感器防爆安全柵，相關的低壓控制電器元件以及若干操作按鈕和指示燈等組成，所有的電器元件和儀表都密封安裝在隔爆箱里，與外部危險區進行隔離,下面逐yi加以介紹：

• 控制面板

  料位高限， 進料、放料、報警指示燈各1只

  手動進料、手動放料、電源起動、電源停止、輸送機起動、輸送機停止、提升機起動、提升機停止按鈕各1只

  手動/自動、提升機手動/自動、手動清堵/振動清堵選擇開關各１只
